Polymer-Plastics Technology and Materials｜口腔医学院本科生们揭示DLP牙科树脂调控机制

                                           ——基于UDMA/DMSO/TMO体系的3D打印复合树脂综合性能评价

当3D打印遇上现代口腔医学，会擦出怎样的火花？在数字化口腔医疗飞速发展的今天，牙科3D打印树脂的性能优化一直是科研界关注的焦点。近日，我院2023级口腔医学专业本科生孟祥瑞同学作为第一作者，联合多位优秀本科生同伴，在高水平学术期刊上发表了他们的最新研究成果，为个性化口腔修复材料的开发注入了青春的创新活力！

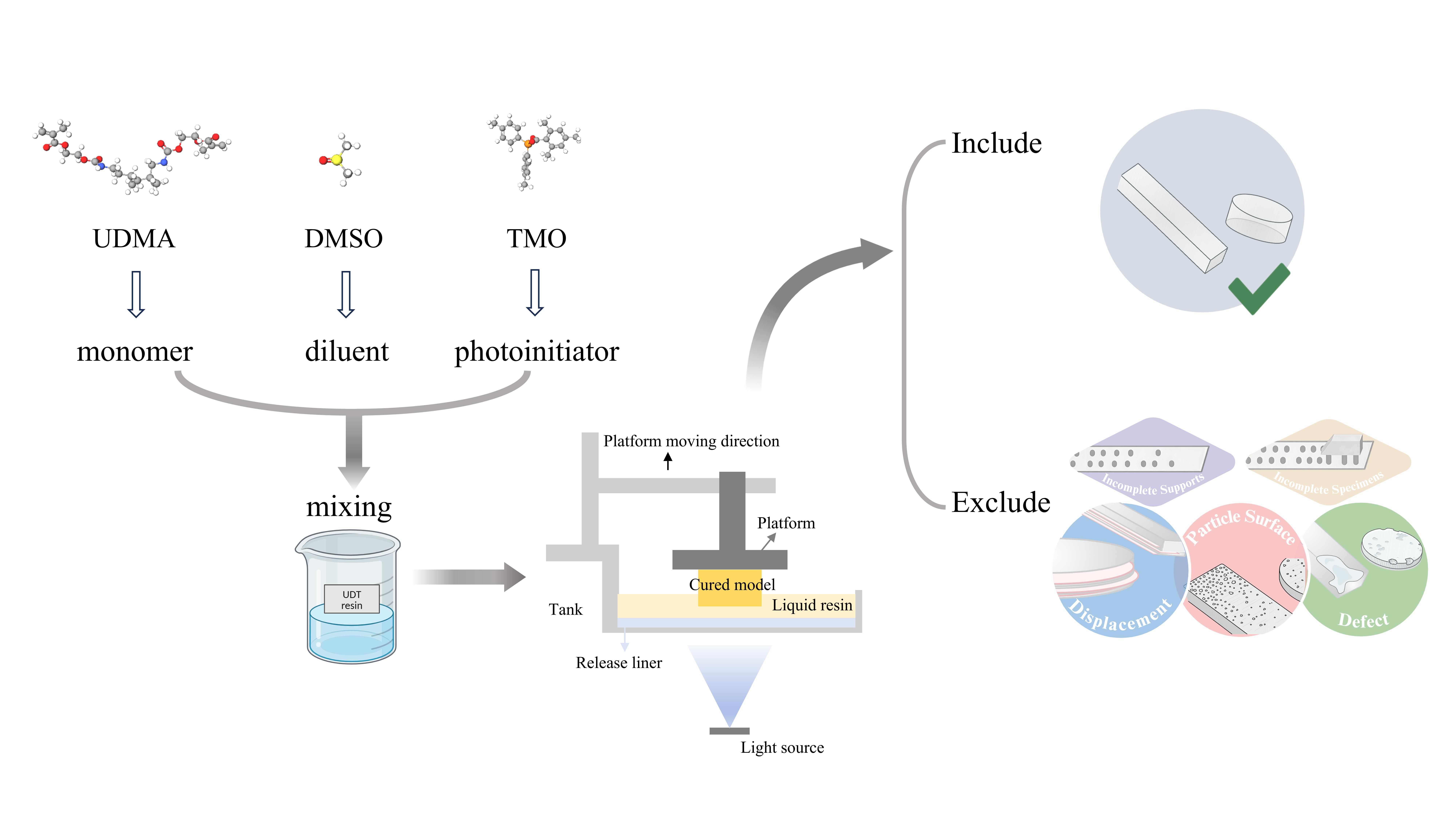

数字光处理（DLP）3D打印因速度快、分辨率高和材料利用率高，已用于种植导板、临时修复体、义齿基托及正畸装置等口腔数字化场景。但商用牙科树脂配方通常不完全公开，可打印性、力学性能、颜色稳定性和生物安全性仍难以同步优化。团队以二甲基丙烯酸氨基甲酸酯（UDMA）为核心单体，引入二甲基亚砜（DMSO）作为非反应性稀释剂，并选择光引发剂TMO，构建UDMA/DMSO/TMO三元复合树脂体系。

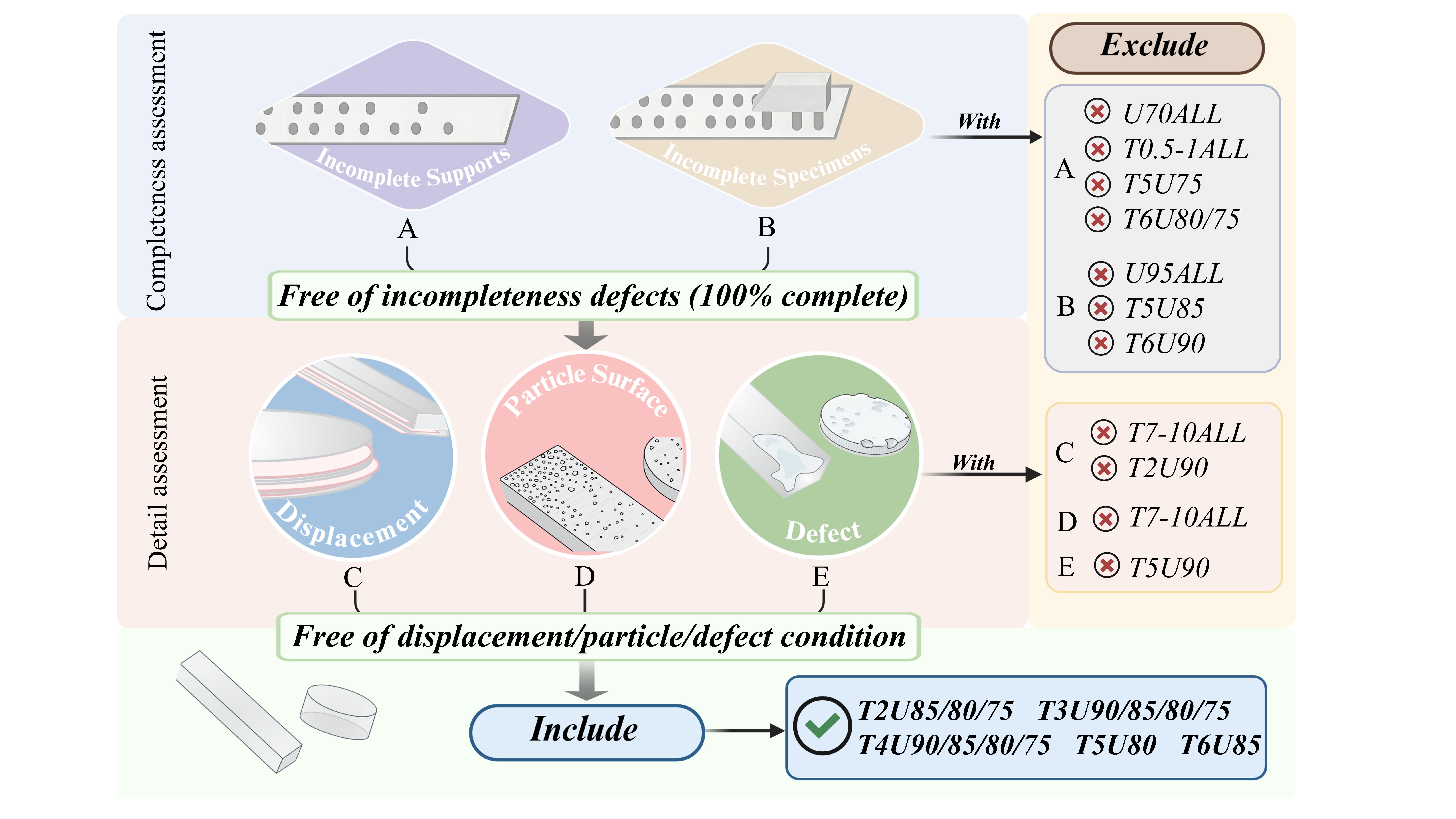

研究设计了多组TMO含量和UDMA/(UDMA+DMSO)比例组合，最终筛选出13种具备良好可打印性的配方，并围绕黏度、转化率、吸水率、溶解度、接触角、尺寸稳定性、颜色稳定性、力学性能、硬度及细胞毒性等指标开展评价。结果显示，TMO含量为2%-6%、UDMA/(UDMA+DMSO)比例为75%-90%时，更有利于稳定打印。所有配方转化率保持在77.0%-88.1%，细胞存活率均超过70%，提示材料无明显细胞毒性。随着UDMA比例提高，树脂尺寸稳定性、弯曲强度、弯曲模量和硬度整体提升；DMSO比例增加则会提高吸水率与溶解度，提示其用量需在降低黏度和保持长期稳定性之间取得平衡。

该研究证明UDMA、DMSO和TMO可构建适用于DLP 3D打印的牙科光敏树脂体系，并明确了单体-稀释剂-光引发剂之间的协同调控规律，为牙科3D打印材料配方优化、个性化口腔修复器械制备及高性能生物相容性树脂开发提供了依据。

该论文的共同作者均为我院本科生孟祥瑞、李国昊、高雯嘉、王明昌、吴旭升，通讯作者为姜亨波教授。我院本科生团队长期围绕口腔数字化及修复材料性能评价等前沿方向开展自主探究，本研究的发表充分展示了我院在践行“早科研、拔尖创新人才培养”方面取得的显著成效。下一步，学院将持续深化本科生科研导师制，搭建更多跨学科创新实践平台，着力培养具有国际视野和创新能力的口腔医学拔尖人才。

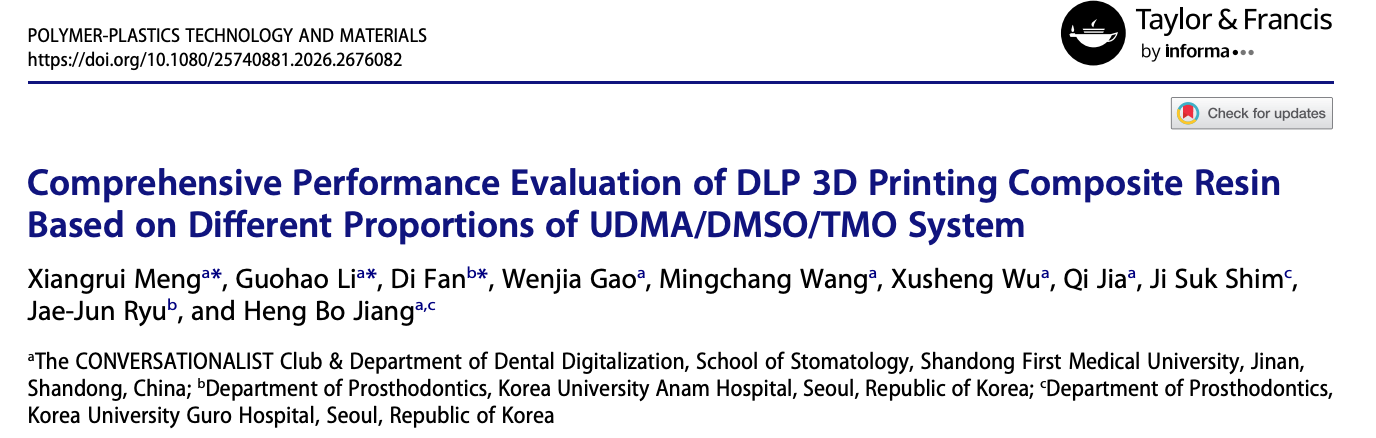

原文链接：https://doi.org/10.1080/25740881.2026.2676082
